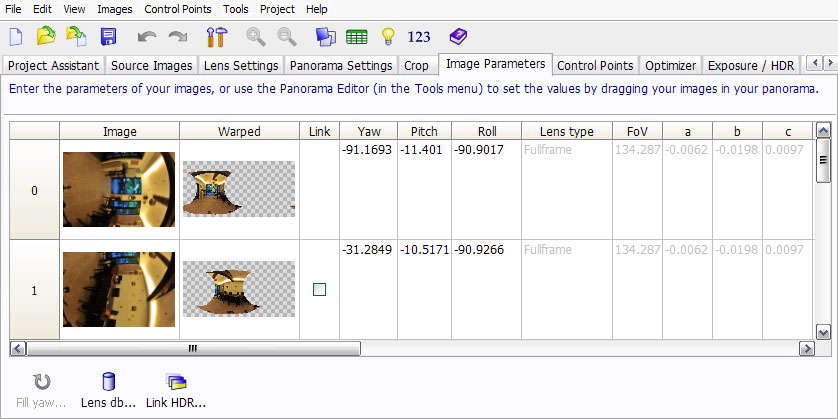

Main Window: Image Parameters 탭

이 탭에서 소스 이미지들의 파라미터 수치를 편집할 수 있습니다. 이 탭은 Advanced mode에서만 나타납니다.

이 탭에 있는 입력 테이블을 사용하여 개개 이미지들의 해당 파노라마 수치를 편집할 수 있으나 일반적으로 이곳에 수치를 입력하여 편집할 필요는 없습니다. 그보다는 Panorama Editor 창에서 마우스를 사용하여 drag & drop으로 이미지를 정렬하는 것이 훨씬 편리합니다.







왼쪽 항목부터 차례로 설명:

thumbnail: 원본 소스 이미지 미리보기

warped thumbnail: 최종 파노라마에서 보여지는 모습. 이 이미지는 현재 프로젝트내에서 파라미터 변경이 있으면 실시간으로 업데이트되어 보여집니다.

Link [PTGui Pro 버전용]: 옵션을 체크하면 해당 이미지가 이전 이미지와 링크됩니다. 링크된 이미지들은 같은 값의 yaw, pitch, roll, lens 데이터 등등을 가집니다. 첫번째 이미지를 제외한 시쿠언스 내의 모든 이미지들이 Link 옵션을 사용하여 다중의 이미지들로 링크될 수 있습니다. 링크된 이미지중 어느 한개의 이미지 파라미터만 변경하더라도 링크된 모든 이미지에 적용됩니다.이 기능은 HDR 파노라마를 제작할 경우 유용합니다: 노출 브라켓으로 촬영한 이미지들을 링크시키면 해당 이미지들을 정확하게 일치 시킬 수 있습니다.

Yaw, pitch and roll: 이 파라미터들은 낮장의 소스 이미지들이 어느 위치에 해당하며 그로인하여 전체 파노라마에서 어디에 위치하는지 보여줍니다:

Lens parameters (Lens type, fov, a, b, c): Lens Settings 탭에서 해당 소스 이미지가 개별 렌즈 파라미터(Use individual lens parameters for)를 갖도록 해당 옵션을 체크해야만 해당 수치를 수정할 수 있습니다. 개별 렌즈 파라미터의 해당 옵션을 체크하지 않았다면 일반적인 렌즈 파라미터가 적용됩니다.).

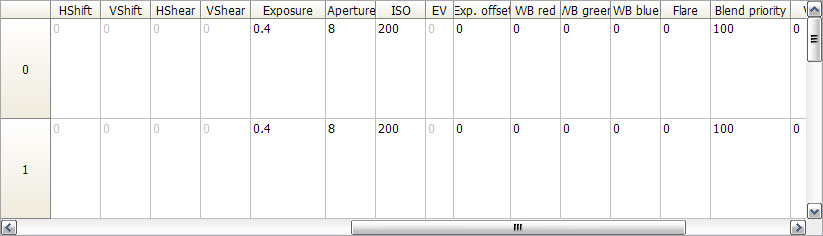

Shift 파라미터(Hshift, VShift)와 Shear 파라미터(Hshear, VShear) 항목도 Lens Settings 탭에서 해당 소스 이미지의 해당 개별 렌즈 파라미터(Use individual lens parameters for) 옵션을 체크해야만 수정할 수 있습니다.

Exposure, Aperture, ISO [PTGui Pro 버전용]: 셔터스피드 수치, 조리개 수치, ISO 감도수치 입니다. 기본적으로 이 수치들은 이미지 파일의 EXIF 데이터로 부터 읽어오도록 되어 있으며 이곳에서 수정할 수도 있습니다. 이 수치들은 EV(아래 참조)를 계산하는데 사용되며 HDR 파노라마 이미지를 만드는데에도 사용됩니다.

EV [PTGui Pro 버전용]: 이미지의 노출보정 수치입니다. EV는 다른 이미지와 비교하여 얼마만큼 빛을 받았느냐를 나타냅니다. EV +1 값은 EV 0 값보다 2배 빛을 받은 이미지 입니다. EV +1 값은 셔터스피드를 2배로 하거나 ISO 감도를 2배로 하거나 조리개를 1.4배 개방하거나 또는 이 세개의 요소를 조절하여 노출을 1배 높인 결과와 같습니다. EV 수치는 셔터스피드, 조리개, ISO 감도에 따라서 계산되며 해당 항목을 직접 수정할 수 없습니다.

노출보정 수치 EV는 HDR 파노라마를 만드는 데 사용합니다. PTGui는 동일한 EV 수치를 가진 이미지를 구룹지어 분류하고, 각 구룹의 이미지를 붙여 파노라마를 완성합니다. 소위 'blend planes'로 불리어지는 중간과정에 속하는 이 파노라마들은 최종적으로 합성되어 HDR 파노라마로 완성됩니다.

Exposure offset [PTGui Pro 버전용]: 개별 이미지의 밝기를 조절합니다. 예를 들어, 이 항목에 -1을 입력하면 1스톱 노출부족 만큼 이미지가 어두워 집니다(2배 밝기를 어둡게하는 것과 상응함). 이 항목의 수치는 Exposure / HDR 탭의 Exposure correction 옵션을 체크하면 자동으로 조절됩니다.

WB red/green/blue [PTGui Pro 버전용]: 개별 이미지의 화이트 밸러스를 교정합니다. WB red 항목에 1을 입력하면 레드 채널의 밝기가 2배 증가합니다. 이때 WB green 항목의 수치는 세 컬러(r,g,b)의 합이 0이 되도록 자동으로 조절 됩니다. 화이트 밸런스를 초기값으로 복구하려면 레드와 블루 항목에 0 값을 입력합니다; 그에 따라 그린 항목도 자동으로 0 값으로 초기화 됩니다. WB 항목의 수치들은 Exposure / HDR 탭의 Automaticexposure and color adjustment 항목의 Optimize White Balance 옵션이 enabled로 설정되어 있을 경우 자동으로 조절 됩니다.

Flare [PTGui Pro 버전용]: 이 항목에 + 수치를 입력하면 콘트라스트에 의하여 발생한 이미지의 플레어를 없애줍니다. Flare 항목의 수치는 Exposure / HDR 탭의 Automaticexposure and color adjustment 항목의 Optimize Flare 옵션이 enabled로 설정되어 있을 경우 자동으로 조절 됩니다.

Blend priority [PTGui Pro 버전용]: PTGui blender를 사용하여 렌더링을 할 경우 이미지의 '중요도'를 정합니다. 블렌딩이 진행하는 동안에 이 항목에 높은 값을 가진 이미지들이 낮은 값을 가진 이미지보다 우선시 되어 블렌딩 됩니다. 만약 한개의 이미지가 아주 낮은 blend priority(예들 들어, 0.001) 수치를 가지고 있다면 다른 모든 이미지들이 블렌딩되어 합성된 후 남겨진 빈 공간만 채울 만큼만의 영역만 블렌딩에 사용됩니다. 조금씩 증가하도록 입력한 blend priority 수치들은 이미지들의 겹쳐지지 않은 작은 영역만 사용하여 블렌딩 됨으로 좀더 부드러운 오버랩 결과물을 보여줍니다. blend priority 수치는 상대적인 값입니다: 블렌딩이 이루어지는 동안에 PTGui blender는 이미지에 주어진 blend priority 수치를 비교하여 높을 값을 가진 이미지를 우선적으로 블렌딩 합니다. 절대값은 문제되지 않습니다.

blend priority 파라미터는 특히 바닥 이미지를 붙일때 유용합니다: spherical 파노라마에서 바닥이미지는 일반적으로 잘 맞지가 않고 촬영자의 발이 이미지에 촬영되는 경우가 많습니다. 이때 바닥 이미지에 낮은 blend priority 수치를 입력하면 이미지의 가운데 부분만 렌더링 되도록 할 수 있습니다. 바닥 이미지의 blend priority 수치를 10으로 입력하고 나머지 이미지들은 100으로 둔 상태에서 렌더링 해보시기 바랍니다.

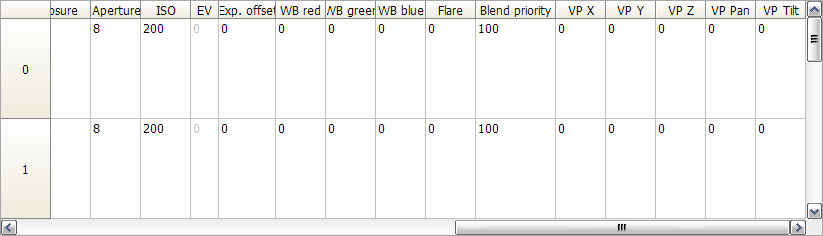

VP 파라미터 [PTGui Pro 버전용]: 이 다섯개의 파라미터는 해당 이미지의 카메라 위치를 다른 이미지들의 카메라 위치와 비교하여 교정합니다. 이 항목의 수치들은 직접 입력할 필요가 없습니다; Optimizer 탭의 Advanced 모드에서 Viewpoint 옵션이 체크되어 있다면 이 항목의 수치들은 optimizer에 의해서 자동으로 설정됩니다. Viewpoint 옵션이 체크되어 있지 않다면 모든 VP 파라미터 항목에 0값이 입력되어 있어야 합니다. Viewpoint 교정은 플랫 파노라마 사진작업에만 적용되는 항목입니다. 이 항목을 응용한 도큐멘트 예제는 다음 링크를 참고하시기 바랍니다: Viewpoint Correction tutorial.

Lens DB 버튼: 저장된 개별 lens 또는 shift 파라미터 등을 lens database에서 불러오거나 저장합니다(Lens Settings 탭에서 해당 소스 이미지의 해당 개별 렌즈 파라미터(Use individual lens parameters for) 옵션을 체크되어 있어야만 저장된 lens database를 불러올 수 있습니다).

Link HDR [PTGui Pro 버전용]: HDR 파노라마 프로젝트 작업시 이 버튼을 누르면 노출 브라켓 촬영된 모든 이미지들이 자동으로 링크됩니다. PTGui는 개별 이미지들의 노출값에 따라 시쿠언스별로 배열하여 링크시킵니다. 예를 들어 브라켓 촬영된 이미지의 노출 타임이 1/25, 1/100, 1/400, 1/25, 1/100, 1/400, ..., 식으로 나열된다면 PTGui는 3종류의 노출값을 가진 다중 파노라마를 시쿠언스별로 배열합니다. 이때 Link 체크옵션도 첫번째 이미지를 제외하고 모든 이미지들이 자동으로 노출 브라켓 촬영된 이미지들끼리 링크되도록 체크됩니다.

Setting multiple values

여러개의 이미지들의 파라미터를 한번에 수정할 수도 있습니다. 수정하고자하는 파라미터 항목을 마우스로 드래그하여 선택한 후 원하는 수치를 입력한 다음 Enter키를 누릅니다.

Fill Yaw 버튼: 나열된 이미지에 순차적으로 Yaw값을 입력합니다. 예를 들어 360도 파노라마에 10개의 이미지를 사용할 경우 이 버튼을 누르면 yaw 값은 0, 36, 72, ...식으로 증가하여 입력됩니다. 해당 이미지들의 Yaw 항목의 테이블을 마우스로 드래그하여 선택해야만 버튼이 활성화 됩니다.
