큐빅판-M

1.큐빅판-Module HS-SS 설명

CubicPan-Module HS-SS는 디지털카메라 중에서 담배값 처럼 슬림한 구조의 카메라 부터 세로그립이 없는 타입의 SLR 디지털 카메라를 사용할 수 있도록 고안된 파노라마헤드입니다.
CubicPan-Module 시리즈의 탄생 배경에는 "ARCA SWISS" 볼헤의 도브테일(Dovetail) 방식 채용에 있습니다.

도브테일 방식은 부품 결합시 수평과 수직을 유격없이 완벽하게 유지하면서 체결이 가능하며 간단한 잠금장치와 경량화등 많은 장점을 가지고 있기때문에 파노라마 헤드에 적용하기에는 최상의 방식이라고 할 수 있습니다.

도브테일 방식은 2D 사진촬영에서 가장 많이 사용하는 볼헤드에 가장 많이 적용된 방식으로서 볼헤드 사용자의 80%가 도브테일 방식의 볼헤드를 사용하고 있습니다.

일반 2D 사진 촬영장비를 위해 이미 여러가지 악세사리를 사용하시는 고객분들에게 초점을 맞추어 호환하여 사용할 수 있도록 제작되었기 때문에 일반 2D사진촬영 중에 바로 파노라마 촬영이 가능하도록 구성이 가능합니다.

이와는 반대로 2D 혹은 3D 파노라마 촬영 중에 일반 사진촬영을 하고자 할때 바로 변환하여 일반 사진촬영을 할 수 있어서 아주 편리한 시스템입니다.

또한 여러가지 악세사리를 결합하여 사용자의 카메라나 렌즈에 맞춤형식으로 마음대로 구셩이 가능하기 때문에 필요한 장비만을 선택하여 사용하실 수 있습니다.
CubicPan-Module HS-SS의 대표적 특징은 카메라 브라켓 및 수직 이동축을 움직일때 카메라 브라켓 축의 수직 각도 조절이 "Ball Stopper" 가 장착 되어 있어 자동 멈춤 기능을 한다는 점입니다.

각도기 또한 유격없이 회전하면서 "Ball Stopper"로 원하는 촬영장수를 조절할 수 있습니다. "Ball Stopper"는 촬영하고자 하는 촬영장수에 장착하여 상하 두가지의 각도를 선택할 수 있습니다. 두 가지의 각도를 빠르고 안정적으로 사용한다는 것은 3D 파노라마를 촬영할때 강력한 위력을 발휘 합니다. 즉 두가지의 각도를 사용하게 되면 수평 촬영장수와 상하 촬영장수를 다른 장수로 촬영할때 아주 편리합니다.

각도기의 회전축 바로 밑에 장착된 공기방울 원형 수평계는 공기방울의 크기를 원형 기준선과 일치 시키기 위해 특수주문하여 공기방을의 크기를 키웠으며 이전에 사용되었던 수평계 보다 실내촬영시 더 정확하게 수평수직을 빠르고 수평수직선을 완벽히 구현해 낼 수 있도록 도와 줍니다.
웹상에서 Cube 혹은 Sphere Panorama VR 구현을 위한 파노라마 촬영은 여러 가지로 선택할 수 있으며 어떠한 렌즈를 사용하느냐에 따라서 촬영방법이 달라 집니다. 파노라마 촬영은 사용하는 디지털 카메라의 해상도에 수십배까지 제작할 수 있어서 파노라마 제작 후 2D 인쇄에 적용할 수 있는 장점을 가지고 있습니다.

2. Snapshot Horizontal Panorama Image (평면 수평파노라마 이미지)

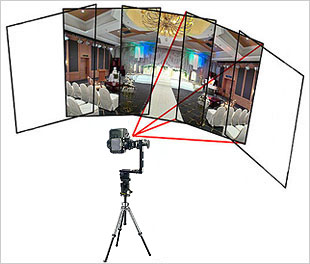

좌우로 넓은 풍경이나 물체를 촬영할때 현재 사용하는 렌즈로는 촬영이 다 않되고 일부분만 촬영이 될경우 뒤로 물러서지 않고 현재 서 있는 위치에서 좌우로 이미지를 중복해서 몇장을 촬영하게 되면 한장으로 촬영된 이미지처럼 파노라마를 제작할 수 있습니다.

평면 수평파노라마는 180도 이하의 각도에서만 제작이 가능합니다. 180도 이하의 각도를 몇장이든 관계없이 각각의 이미지가 약 30% 중복이 되도록 촬영한 후에 여러장의 이미지를 수평과 수직이 왜곡이 없는 상태로 제작하는 형태의 파노라마 입니다.

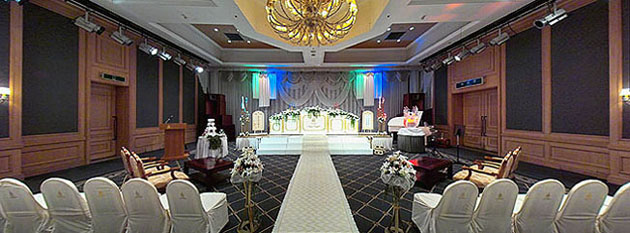

랜더링이 완료된 평면 수평파노라마 사진은 스티쳐 스티쳐 익스프레스, 언리미티드, PTGU에서 스티칭 후 평면 파노라마사진으로 랜더링을 한 예 입니다.

한 장으로 촬영된 사진처럼 이미지내에서 보이는 수평과 수직선들이 왜곡되지 않고 정상적인 2D 사진으로 출력되었습니다. 인쇄나 출판등 대형 출력물을 제작하고자 할때 아주 유용한 기능입니다.

3. Snapshot Vertical Panorama Image (평면 수직 파노라마 이미지)

상하로 높은 풍경이나 물체를 촬영할때 현재 사용하는 렌즈로는 촬영이 다 않되고 일부분만 촬영이 될경우 뒤로 물러서지 않고 현재 서 있는 위치에서 상하로 이미지를 중복해서 몇장을 촬영하게 되면 한장으로 촬영된 이미지처럼 파노라마를 제작할 수 있습니다.

평면 수직파노라마는 180도 이하의 각도를 나누어서 약 30% 중복촬영된 여러장의 이미지를 수평과 수직이 왜곡이 없는 상태로 제작하는 형태의 파노라마 입니다.

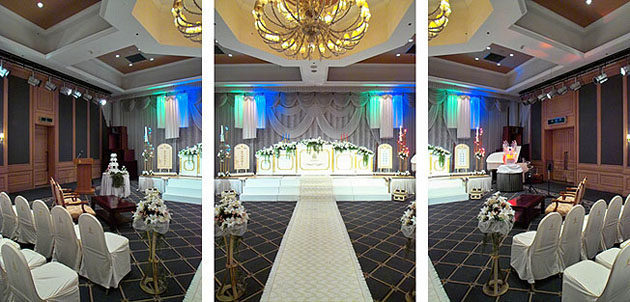

랜더링이 완료된 평면 수직파노라마 사진은 스티쳐 익스프레스, 언리미티드, PTGUI에서 스티칭 후 평면 수직파노라마 사진으로 랜더링을 한 예 입니다. 한 장으로 촬영된 사진처럼 이미지내에서 보이는 수평과 수직선들이 왜곡되지 않고 정상적인 2D 사진으로 출력되었습니다. 인쇄나 출판등 대형 출력물을 제작하고자 할때 아주 유용한 기능입니다.

4. Cylinderical Panorama Image (원통형 파노라마 이미지)

원통형 파노라마는 천정과 바닥이 없는 형태로 좌우 수평360도로 제작하는 파노라마를 말합니다. 좌우 수평360도는 사용하는 렌즈에 따라서 촬영하는 장수가 달라지게 되며 상하 보이는 화각은 사용하는 렌즈의 세로화각에 의해서 정해지게 됩니다.

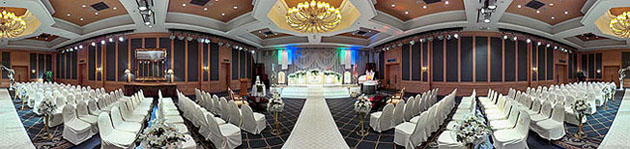

아래의 사진은 스티쳐 익스프레스2, 프로5.6, 언리미티드5.6, 언리미티드5.6 DS에서 스티칭 후 원통형(Cylinerical) 파노라마 사진으로 랜더링을 한 예 입니다. 이미지내에서 보이는 수평선들이 왜곡이 발생했으며 이러한 상태는 컴퓨터상에서 VR 파노라마 전용뷰어로 재생될때 정상적으로 보이게 됩니다. 즉 웹상에서 3D파노라마로 구현하기 위한 뷰어용으로 출력된 상태입니다.

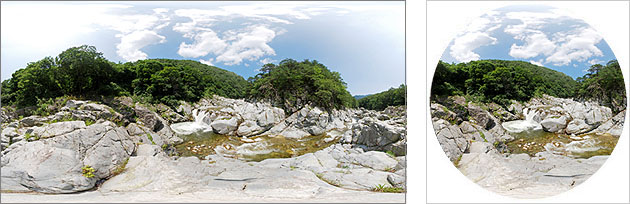

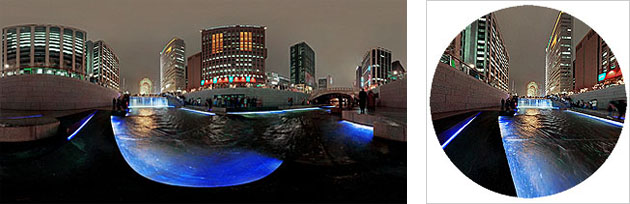

5. Spherical Panorama 찰영 및 제작방법 (총 8장 촬영)

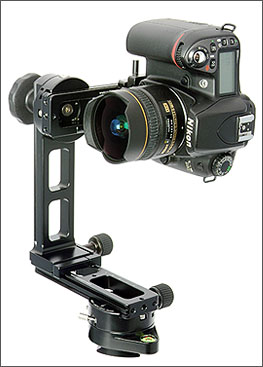

아래 사진은 CubicPan-M 파노라마 헤드에 Nikon D80디지털 카메라, Nikon 10.5mm F2.8 렌즈 (35mm 환산시 16mm)를 장착하여 구형파노라마(Spherical Panorama를 촬영하는 장면입니다.

수직으로 +90도에서 1장, 수직축 -15도에서 수평으로 6장, 삼각대 치우고 삼각대 있었던 자리를 -90도에서 1장, 총 8장을 촬영하게 됩니다.

수평촬영 장수와 수직각도의 설정은 사용하는 렌즈에 따라서 달라집니다.
